科学から防災へ "台風ノモグラム”開発秘話
台風ノモグラムってご存知ですか？
初めて聞く人も多いのではないでしょうか。
ご安心ください、私も"台風"はともかく"ノモグラム"
という言葉は一度も聞いたことがありませんでした。
実はこの"台風ノモグラム"、現代の科学技術により誕生した
人々の命や財を守る魔法のツールだというのです。
今回、日本風工学会より優秀修士論文賞を受賞した
開発者の山崎さんにインタビューを行いました。
台風ノモグラムと山崎さんを丸裸にしていきましょう！
-------------まず、台風ノモグラムとの出会いについて教えてください
山) 当時学部４年だった僕は、数値シミュレーションで
仮想の台風をたくさんつくり、各地にとって最も危険な
台風経路を調べていました。しかし、データはたくさん
得られたものの、評価と活用方法に悩んでいたのです。
そのとき、研究室のサポーターのK氏から、
台風ノモグラムに関する論文を教えていただきました。
-------------台風ノモグラムは山崎さんの発明ではないのですか？
山）はい。もともとは、米軍が基地を台風から
守るために作成したものです。日本でも南大東島気象台
が作成しています。僕はそれらを改良・発展させました。
-------------そもそも台風ノモグラムとは？
山）台風ノモグラムとは、簡単に言うと
ある地域にとってどの方角、どの距離に台風が来ると
最もリスクが大きいかを示す図表です。
つまり、横浜の台風ノモグラムは横浜にとって
リスクの大きい台風の位置を示すのです。
-------------米軍や気象台の作ったものとは違うのですか？
山）はい。米軍や気象台は実際に通過した台風と
その時の風雨の観測からノモグラムを作りました。
ですが、観測を用いるとデータ数の制約から、
数地点程度でしかノモグラムを作成できません。
そこで僕は観測ではなく数値シミュレーションを用いて
日本の全ての地域でノモグラムを作成しました。
コンピュータを利用することで、従来より
品質にバラツキの少ないノモグラムを作成できています。
-------------台風ノモグラムってどう使うのでしょう？
山）少し難しいので、ゆっくり理解してください。
ある地点の台風ノモグラムは、その地点を中心に
円形に広がっています。図１は横浜台風ノモグラムです。
円は等面積の区域にわけられていて、
その中は風速比という値に従って塗り分けられています。
さらに各区域に一つ矢印があります。
図１をみると横浜の北西象限が風速比が大きくなっています。
つまり、横浜にとっては台風が北西を通過すると危険なのです。

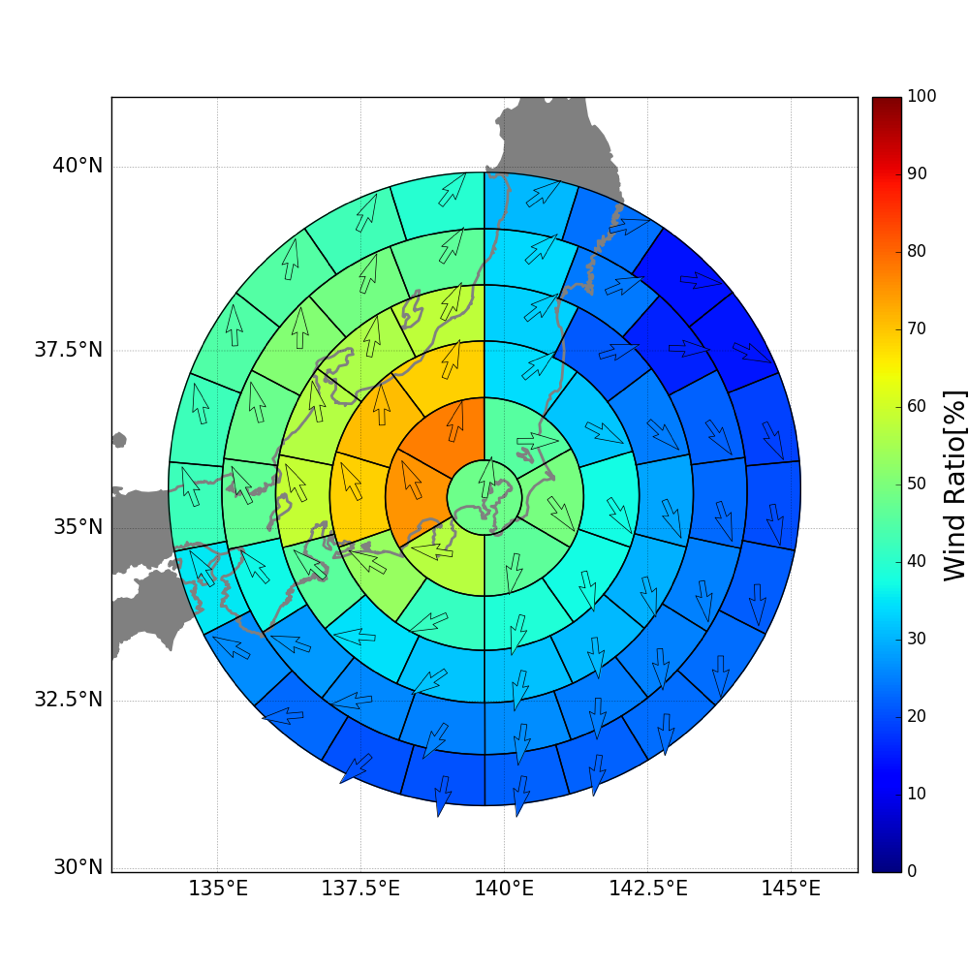

図1 横浜の台風ノモグラム
-------------なるほど、直感的に危険な位置がわかるのですね。
山）それだけではありません、風速比の大きい位置の
矢印をみると南西風あるいは南東風となっています。
これは、台風が北西象限を通ると
横浜で南よりの風が吹くことを示しているのです。
このように風向もわかります。
-------------なぜ風速比を用いているのですか？そもそも風速比とは？
山）風速比は対象地点の地上風速/台風強度（最大風速）で計算されています。
風速比を用いることで、次の利点があります。
たとえば、横浜の北西に50m/sの強度をもつ台風が来たとしましょう。
そして予想されている台風がくる位置の風速比が図1から70%だと
読み取れたとします。すると、横浜では50m/s x 0.7 = 35m/s と
35m/sの風が吹くと見積もれるのです。先ほどの風向とあわせれば、
事前に台風に伴う風の向きと強さを想定できます。
-------------便利ですね。ノモグラムは地域ごとに違っているのですか？
山）僕の調べた限りでは、周辺の地形で決まっているようです。
実はここが論文で売り出しているところです
詳しくは受賞論文や修士論文のページを読んでみてください。
http://www.fudeyasu.ynu.ac.jp/member/thesis/2016-yamasaki/index.html
-------------台風ノモグラムについては理解できました。
ここからは受賞についてです。受賞した時はいかがでした？
山）実感がわきませんでしたが、とても嬉しかったです。
なにより先生や家族、ガールフレンドが自分毎のように喜んでくれて胸熱でした。
賞状が届いた時には、めげずに頑張って良かったと心から思いました。
-------------大変な道のりだったのですね。ガールフレンドがいるのですか？
山）はい。ちょうど台風ノモグラムが完成した頃と同時期にできました。
いざという時にノモグラムで守ってくれる、頼りがいのある漢だと
思われたのかもしれません。
ここではじめて話しますが、僕の修士論文や数々の発表の場で
使用してきたノモグラムの利用例（図２）では
飛行機で和歌山県と青森県を結んでいます。それぞれ僕と彼女の故郷なのです。
図2 台風ノモグラムの利用例
